Pick-and-place-machines voor LED-productie
NeoDen 3V is stopgezet. Op zoek naar een upgrade?
Ontdek de NeoDen YY1, een krachtiger en kosteneffectiever-alternatief dat is gebouwd om uw behoeften te overtreffen.
Invoering
Dit model is speciaal voor de klant die de voorkeur geeft aan SMT-machines met een klein budget voor led-PCB-assemblage. Twee versies om uit te kiezen met verschillende smt reel feeder aantal:
NeoDen3V--Geavanceerd: 33x8mm, 6x12mm, 3x16mm; IC-feeder; Trillingsvoeder
NeoDen3V--Standaard: 18x8mm, 4x12mm, 1x16mm; IC-feeder; Trillingsvoeder.
Ondersteuning van maatwerk voor het aantal reelfeeders.
Technische parameters
|
Productnaam |
NeoDen 3V Pick-and-place-machines voor LED-productie |
|
Aantal hoofden |
2 |
|
Uitlijning |
Visie |
|
Rotatie |
±180 graden |
|
Plaatsingspercentage |
5000CPH (zonder zicht); 3500CPH (met visie) |
|
Feedercapaciteit |
Tape-invoer: 44 (allemaal 8 mm) |
| Trillingsvoeder: 0~5 | |
|
Ladeinvoer: 5~10 (Aanpassing ondersteund) |
|
|
Bordafmeting |
Maximaal: 320*390mm |
|
Componentbereik |
Kleinste componenten: 0402 |
| Grootste componenten: TQFP144 | |
| Maximale hoogte: 5 mm | |
|
Aantal pompen |
3 |
|
Nauwkeurigheid van plaatsing |
±0,02 mm |
|
Bedien systeem |
Windows XP-NOVA |
|
Stroom |
160~200W |
|
Elektriciteitsvoorziening |
110V/220V |
|
Machinegrootte |
820(L)*680(B)*410(H)mm |
|
Verpakkingsgrootte |
1001(L)*960(B)*580(H)mm |
| N.W./G.W. |
60kg/85kg |
NeoDen3V ondersteunt plaatsing van hogere condensatoren (een aangepaste versie), feedbackvideo:
Accessoires:
1) Pick-and-place-machine NeoDen3V-S: 1
2) Mondstuk: CN065-2PCS; CN140-2PCS; CN220: 1 ST; CN400-1PC.
3) PCB-steunbalk: 4 eenheden
4) PCB-steunpin: 8 eenheden
5) Elektromagneet: 1 pak
6) Naald: 2 sets
7) Inbussleutelset: 1
8) Gereedschapskist: 1 eenheid
9) Reinigingsnaald: 3 eenheden
10) Netsnoer: 1 eenheid
11) Dubbelzijdig plakband: 1set
12) Siliconenbuis: 0,5 m
13) Zekering (1A): 2 eenheden
14) 8G-flashstation: 1 eenheid
15) Spoelhouderstandaard: 1set
16) Rubberen afdekking mondstuk 0,3 mm: 5 eenheden
17) Rubberen afdekking mondstuk 1,0 mm: 5 eenheden
18) Trillingsvoeder: 1unit
NeoDen3V kan de kleinste 0402-component plaatsen, ondersteunt ook soorten LED's zoals 3535, 5050, koepelvormige leds, enz.. Als u speciale vormcomponenten heeft, kunnen we u helpen deze aan te passen aan de hand van de datasheet.
Over ons

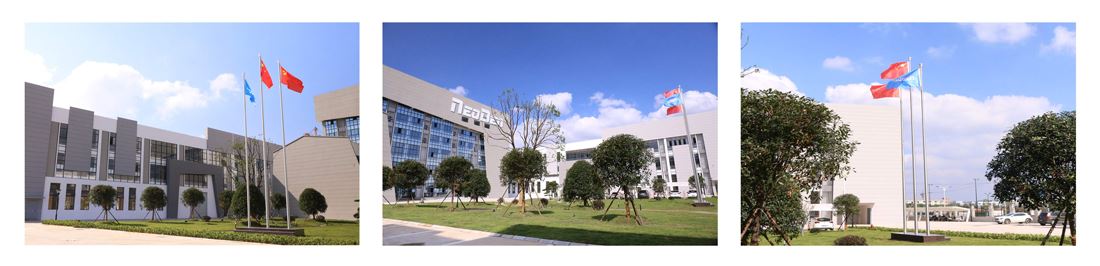

Fabriek
