Automatische PCB-assemblagemachine
■ Plaatsingspercentage tot 20.000 CPH
■ Plaatsingsnauwkeurigheid 0,01 mm
■ Feedercapaciteit van 80 stuks 8 mm tapefeeders
NeoDen N10P is een hoogwaardige pick-and-place-machine met hoge prestaties, ontworpen om uw SMT-productiesnelheid en -opbrengst te verhogen met zijn krachtige configuratie en hoge- automatisering.
Intelligent Vision: Beschikt over een uitgebreide cameraconfiguratie van Dual Mark Camera + Front Flying Camera + IC Camera. Het ondersteunt een breed componentbereik, van 0201 tot 40 mm x 40 mm (max. hoogte 16 mm).
Product Details ofAutomatische PCB-assemblagemachine
NeoDen n10P automatische PCB-assemblagemachine
Kenmerk vanAutomatische PCB-assemblagemachine
1. Er is een automatische functie voor het wisselen van mondstukken aan het systeem toegevoegd. 39 mondstukposities verhogen de snelheid en flexibiliteit van geïntegreerde plaatsing.
2. IC-camera verbetert de grootte van IC-foto's en realiseert automatische kalibratie met automatische mondstukwisseling.
3. Automatische kalibratie van de spuitdophoogte.
4. Vergroot het gemak van het recyclen van materiaal door een afvalbak toe te voegen.
5. 80 tapefeeders om het aantal gelijktijdige invoercapaciteiten te vergroten.
Technische parameters van automatische PCB-assemblagemachine
| Aantal hoofd | 8 | Snelheid | 20.000 CPH (max.) |
| Positienauwkeurigheid | ±0,01 mm | Componentbereik | Vliegende camera: 0201-22 mm x 22 mm |
| PCB-grootte | Min. 50mmx50mm | IC-camera: 0201-40 mm x 40 mm | |
| Max.: 450 mm * 1500 mm (zonder IC-lade) | Maximale hoogte: 16 mm | ||
| 395 mm * 1500 mm (met IC-lade) | Stroom | 600W, Eenfasig, 220V/110V, 50Hz/60Hz | |
| PCB-dikte | 0,2 mm - 3,5 mm | Feedercapaciteit | Tape en spoel: 80 stuks (33 voor+47 achter) |

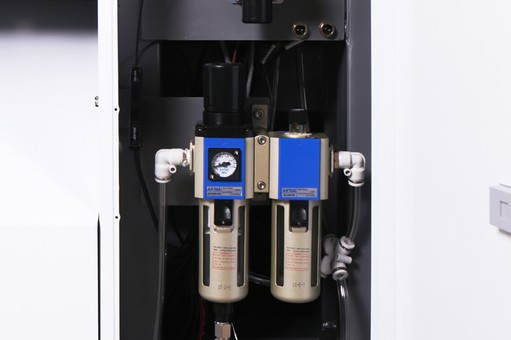

| Lucht bron | 0,6 MPa-0,8 MPa | IC-lade: 1 | |
| Stroomsnelheid | 37L/min | Gewicht | 1.000 kg |
| Dimensie | 1289 mm x 1254 mm x 1386 mm | Verpakkingsgrootte | 1320 mm x 1290 mm x 1456 mm |
Details
Accessoires
|
Gereedschapskist (14 inch)*1 Set kruisschroeven met pankop (5*10)*5 |
Kopschroeven (5*14)*5 M5 platte afstandhouders*5 M5 elastische afstandhouders*5 Kopschroeven (4*16)*5 M4 platte afstandhouders*5 M4 elastische afstandhouders*5 Stropdassen*4 PCB-positioneringsblokmontage*1 PCB-positioneringsblok*9 Ronde magneten (D10*2)*9 Magneetventiel toevoer (333-C4ZP)*1 Mondstuk: 10 stuks (CN040-1PC; CN065-2PCS; CN100-2PCS; CN140-2PCS; CN220-1PC; CN400-1PC; CN750-1PC) Demo-PCB*1 Muis- en toetsenbordlade *1 Monitorstandaard*1 Netsnoer: 1 |
