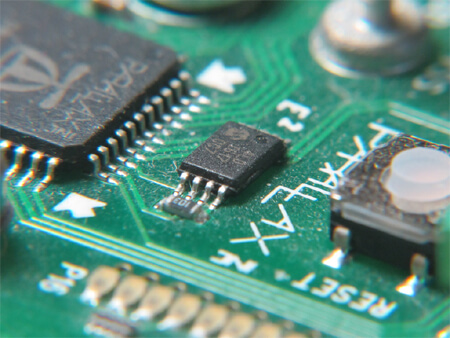

Printplaat (PCB) voor Surface Mount Technology (SMT)
Een printplaat, of PCB, is een integraal onderdeel van elektronica. Een PCB is eigenlijk een substraat (meestal gemaakt van glas-epoxy) met geleidende sporen geëtst van koperen platen. Deze kopersporen vergemakkelijken de stroom van elektriciteit. Elektronische componenten worden gesoldeerd langs dit geleidende pad, waardoor de stroom en hoeveelheid benodigde elektriciteit wordt geregeld.
Een printplaat wordt ook wel Printed Wiring Board (PWB) genoemd. Wanneer alle elektronische componenten op een PCB worden gesoldeerd, wordt dit een Printed Circuit Assembly of PCA en soms PCBA (Printed Circuit Board Assembly) genoemd.
Printed Circuit Board (PCB) voor oppervlaktemontage (SMT)
Printed circuit board (PCB) voor Surface Mount Technology (SMT) moet op een verstandige manier worden gekozen, rekening houdend met factoren zoals CTE (Coefficient of Thermal Expansion), kosten, diëlektrische eigenschappen en Tg.
Bij het ontwerpen van een oppervlakmontageplaat (PCB) wordt de substraatkeuze in principe bepaald door het type SMD-componenten dat moet worden gebruikt. In elke elektronica-productie of PCB-assemblage, wanneer kabelloze keramische chipdragers (LCCC) worden gemonteerd op printplaten die zijn gemaakt van glazen epoxy-substraten, wordt het kraken van soldeerverbindingen in het algemeen ongeveer 100 cycli gezien. De oorzaak van de overmatige spanning is het CTE-verschil tussen de keramische verpakking en het glazen epoxy-substraat.
Er zijn drie verschillende benaderingen om problemen met het knarsen van gewrichtskraken aan te pakken:
Gebruik van een substraat met een compatibele CTE;
Gebruik van een compliant substraat van de bovenste laag; en
Loodloze keramische verpakkingen vervangen door gelode verpakkingen.
Het meest gebruikte substraat voor SMT Printed Circuit Boards is glas-epoxy. Het brengt geen CTE-compatibiliteitsproblemen met zich mee wanneer het wordt gebruikt voor plastic oppervlaktepakketten. Dit biedt echter alleen de oplossing voor commerciële toepassingen.
Het meest gebruikte substraat voor PCB's voor militaire toepassingen is er een met een CTE-waarde die compatibel is met die van de keramische pakketten die is gespecificeerd. Elke PCB-substraatoptie heeft zijn eigen voor- en nadelen. Ontwerpers moeten zorgvuldig rekening houden met de beperkingen van de kosten met betrekking tot betrouwbaarheid en prestatie-eisen. Bovendien moeten soldeermaskers en gatgroottes zorgvuldig worden geselecteerd.
