Universele visuele pick-and-place-machine met 6 koppen
NeoDen7 is stopgezet. Op zoek naar een upgrade?
Ontdek de NeoDen9- een krachtiger en superieur alternatief dat de ideale keuze is voor uw behoeften.
Universele visuele pick-and-place-machine
6 hoofden

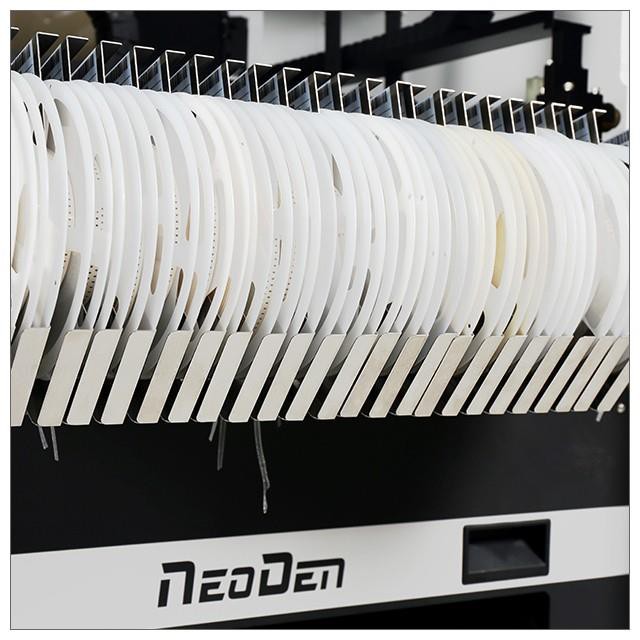

NeoDen7 maakt gebruik van de meest stabiele pneumatische feeder op de markt, de voordelen zijn stabiliteit, eenvoudige vervanging, eenvoudige installatie, snelle en gemakkelijke installatie van tapehaspels, passend bij het zichtcorrectiesysteem en het railtoevoersysteem.
Kenmerk van NeoDen7
1. Geïntegreerd vliegend zichtsysteem
2.6 Gelijktijdig oppakken-van het hoofd
3. Plaatsingspercentages tot 14.000 cph
4. Maximaal 64 (alles in 8 mm) tapefeeders
5. Plaatst nauwkeurig een breed scala aan componenten, waaronder 0402, LED, BGA, 0,4 mm pitch QFP, SMT-connectoren en vele anderen
6.Panasonic Servo aangedreven
Technische parameters
|
Maximale bordafmeting |
630*300mm(1200 mm optioneel) |
|
Aantal hoofden |
Plaatsingskop: 1 Mondstuk: 6 |
|
Maximale capaciteit van de tapeinvoer |
64 (8 mm of 12 mm invoer) |
|
Toepasselijk formaat van de tapehaspelinvoer |
8 mm, 12 mm, 16 mm, 24 mm, 32 mm, 44 mm, 56 mm |
|
Gemiddelde plaatsingssnelheid |
13,500CPH |
|
Visie nummer |
8 (1 vaste camera, 6 vliegende camera's, 1 IC-camera) |
|
Componentenbereik |
Kleinste componenten: 0402, TQFP, QFN, BGA en andere conventionele componenten |
|
Feedernummer |
Tape-invoer:64 |
|
Oplossing |
X/Y-as: 0,01 mm, Z-as: 0,1 mm |
|
Rotatie |
±180 graden(360 graden) |
|
Nauwkeurigheid van plaatsing |
0,01 mm |
|
Voeding |
AC220V/110V |
|
Stroom |
500W |
|
Machinegrootte |
1420*1220*1665mm |
|
Lucht bron |
Boven 0,6 MP |
Structuur van NeoDen7
Kwaliteit
NeoDen is eigenaar van meer dan 50 patenten en een tuv nord ce-certificaat.
van de eerste generatie (tm220a) tot de vierde generatie (neoden4), neoden pick-and-place-robots hebben applaus gekregen van duizenden elektronicahobbyisten, startende- eigenaren en laboratoriumonderzoekers vanwege de hoge nauwkeurigheid, stabiele prestaties en het betaalbare besparingsbudget.
Eenvoudig in gebruik
Met de ingebouwde-pc heeft u alleen een monitor en toetsenbord nodig om de machine te bedienen.
Nadat u het coördinatenbestand met PCB-ontwerpsoftware (AD, Eagle, KiCad, Upverter, 99se, Protel, enz.) hebt gegenereerd, duurt het programmeren slechts 5-10 minuten.
Efficiënte after-salesservice
Al onze SMT-machines worden voorzien van levenslange technische ondersteuning.
NeoDen heeft 11 after-sales-ingenieurs, die fungeren als sterke back-supporters om de gebruiker te helpen bij onderhoud en technische ondersteuning. Als er vragen zijn, helpen we u binnen 1-2 uur een oplossing te bieden. Het after-salesteam werkt zowel op werkdagen als op feestdagen.
Als u een kleine lijn nodig heeft, hebben wij ook veel opties voor u.
NeoDen biedteen volledige smt-assemblagelijnoplossingen, inclusief SMT-reflow-oven, golfsoldeermachine, hoge snelheid 6-kops pick-and-place-machine, soldeerpastaprinter, PCB-lader, PCB-ontlader, chipmounter, SMT AOI-machine, SMT SPI-machine, SMT X-Ray-machine, SMT-assemblagelijnapparatuur, PCB-productieapparatuur, smt-reserveonderdelen enz. Welke SMT-machines u ook nodig heeft, neem contact met ons op voor meer informatie:
Hangzhou NeoDen Technology Co., Ltd
E-mail:info@neodentech.com
