Soldeer stencilprinter

Specificatie

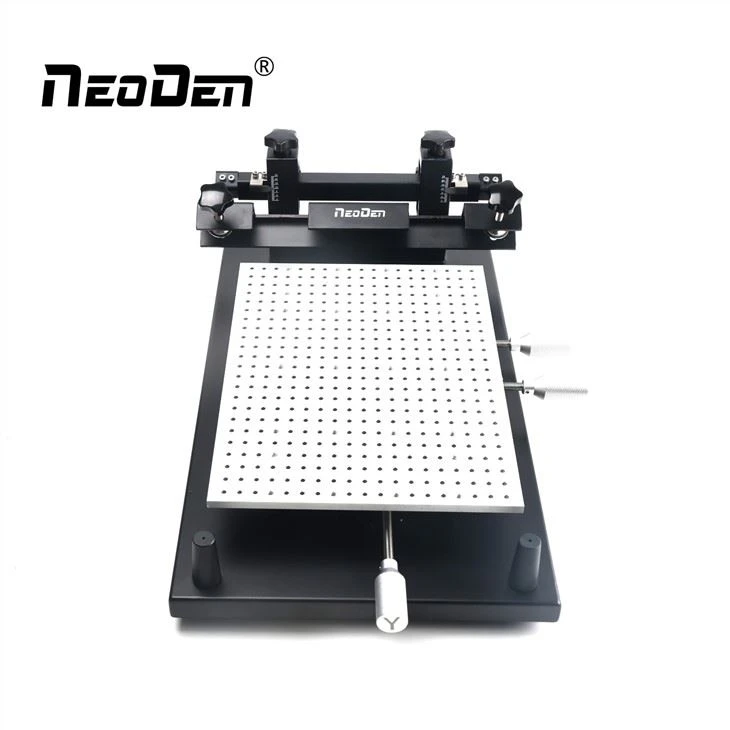

Productnaam	NeoDen FP2636 soldeerstencilprinter
Max PCB-grootte	11"× 15"-280×380 mm
Min PCB-grootte	0,4"× 0,2"-10×5 mm
Grootte schermsjabloon	10"× 14"-260×360 mm
Afdruksnelheid	Arbeidscontrole
PCB-dikte:	0- 0,8" -0-20mm
Platformhoogte:	7,5"-190 mm
herhaalbaarheid	± 0,01 mm
Maximale rotatiehoek	±15°
Positioneringsmodus:	Buiten/referentiegat

Functies

Aanpassingshendel

1. T-schroefstang regulerende handgreep, zorgen voor nauwkeurigheid van de afstelling en vlakheid van het vaste vlak van PCB, minimale loodafstand bereikt 1 mm.

2. Letterteken voor elke regelhendel, beter en gemakkelijker te bedienen.

Gemak bediening

1. Straightdamping-as, zorg ervoor dat het vaste frame van de sjabloon onder willekeurige hoeken kan worden bevestigd, om het gemak tijdens het gebruik te verbeteren.

2. L-steunen en pinnen om PCB's te bevestigen, toepasbaar voor fixatie en afdrukken van meerdere typen PCB's, flexibeler en handiger.

Linialen van stencil vast frame

Linialen van stencil vast frame voor referentielijnen, zorgen voor de vlakheid tussen stencil en PCB.

Procesprocessen

Bereid materialen voor → Pas de stencilprinter aan → Roer soldeerpasta → Plaats soldeerpasta → Plaats de printplaat en sluit de sjabloon → Soldeerpasta afdrukken → Maak de sjabloon schoon

Soldeerpasta voor SMT-afdrukproces

Voor elke toevoeging van de soldeerpasta moet de soldeerpasta voor gebruik gelijkmatig worden geroerd, de handmatige roersnelheid is 2-3 seconden per omwenteling, in dezelfde richting gedurende 2 minuten tot 5 minuten om er een vloeistof van te maken.

De afbeelding links is een typische afdrukafwijking die wordt veroorzaakt door onvoldoende roeren van de soldeerpasta.

De afbeelding aan de rechterkant is een eenvoudige methode om de vloeibaarheid te testen. Het oppakken van soldeerpasta met een roermes kan natuurlijk vallen.

gerelateerde producten

FAQ

Q1:Is het moeilijk om deze machines te gebruiken?

A: Nee, helemaal niet moeilijk.

Voor onze vorige klanten is maximaal 2 dagen voldoende om de machines te leren bedienen.

Q2:Kunnen we de machine aanpassen?

een: Natuurlijk. Al onze machines kunnen worden aangepast.

Q3:Hoe zit het met de garantie?

A: We ondersteunen een jaar garantie. Wij helpen u op tijd.

Alle reserveonderdelen worden binnen de garantieperiode gratis voor u verstrekt.
