SMT-plaatsingsmachine NeoDen3V-A
NeoDen 3V is stopgezet. Op zoek naar een upgrade?
Ontdek de NeoDen YY1, een krachtiger en kosteneffectiever-alternatief dat is gebouwd om uw behoeften te overtreffen.
Korte introductie
SMT-plaatsingsmachine NeoDen3V is een verbeterde versie van de TM245P-serie.
Het beschikt over een dubbele kop, 44 invoersleuven, een visiesysteem en een flexibel positioneringssysteem, dat geschikt is voor prototyping, kleine-middelgrote batchproductie met stabiele prestaties en een betaalbare prijs.
Functies
Full Vision 2-hoofdsysteem
2 plaatsingskoppen met hoge-precisie met ±180 graden
rotatie zou kunnen voldoen aan de behoefte aan componenten met een breed scala.
Flexibele PCB-positionering
Door gebruik te maken van PCB-steunstaven en pinnen, waar u de PCB ook wilt plaatsen en wat de vorm van uw PCB ook is, kan alles goed worden afgehandeld.
Gepatenteerde automatische afpel-box
Gepatenteerde elektromagnetische actuatoren, u hoeft de verspilde nylonfilm niet handmatig te verwijderen, wat u meer tijd en moeite bespaart.
Geïntegreerde controller
Stabielere prestaties en eenvoudiger onderhoud.
Specificatie
|
Model |
NeoDen3V(geavanceerd)-SMT-plaatsingsmachine |
|
Aantal hoofden |
2 |
|
Uitlijning |
Visie |
|
Rotatie |
±180 graden |
|
Plaatsingspercentage |
5000CPH (zonder visie); 3500CPH (met visie) |
|
Feedercapaciteit |
Tape-invoer: 44 (allemaal 8 mm) |
|
Trillingsvoeder: 0~5 |
|
|
Ladeinvoer: 5~10 |
|
|
Bordafmeting |
Maximaal: 320*390mm |
|
Componentbereik |
Kleinste componenten: 0402 |
|
Grootste componenten: TQFP144 |
|
|
Maximale hoogte: 5 mm |
|
|
Aantal pompen |
3 |
|
Nauwkeurigheid van plaatsing |
±0,02 mm |
|
Bedien systeem |
WindowsXP-NOVA |
|
Stroom |
160~200W |
|
Elektriciteitsvoorziening |
110V/220V |
|
Machinegrootte |
820(L)*680(B)*410(H)mm |
|
Verpakkingsgrootte |
1001(L)*961(B)*568(H)mm |
|
Netto gewicht |
60 kg |
|
Bruto gewicht |
85 kg |
Programmering
A. Genereer een coördinatenbestand van PCB-ontwerpsoftware (AD, Eagle, KiCad, Upverter, enz.)
1. Neem als voorbeeld de software Altium Designer 6.9, waaruit we een csv kunnen genereren. bestand.
2. Bewerk het gegenereerde coördinatenbestand om er zeker van te zijn dat de machine het kan lezen.
Kopieer het bestand naar een flashstation en importeer het vervolgens in NeoDen3V.
Dit hele proces duurt slechts 3 minuten
B. Handmatig programmeren
Als u geen PCB-indeling heeft, kunt u ook eenvoudig een werkbestand programmeren met behulp van een vision-systeem.
Plaatsingseffect
Welkom bij het bekijken van meer plaatsingsvideo's op het NeoDen YouTube-kanaal.
Feedback

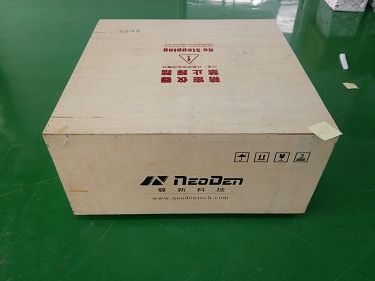

Verpakking
 |
 |
Garantie
De garantieperiode bedraagt 1 jaar vanaf het moment van aankoop en levenslange serviceondersteuning, evenals een lange- fabrieksprijslevering.
NeoDen biedt online ondersteuning voor vraag/antwoord, probleemoplossing en technisch advies.
Over ons
Fabriek
Certificering
Tentoonstelling
Als u dit nodig heeft, neem dan gerust contact met ons op voor meer informatie.
