SMD-machines
Video NeoDen4 SMD-machines
Voorzien zijn van
NeoDen4 SMD-machines met hoge snelheid en nauwkeurigheid, compact van lichaam, laag vermogen, stabiele kwaliteit en eenvoudige bediening.
Het keurt ons nieuw ontwikkelde voersysteem goed dat kan helpen om de band gemakkelijk te vervangen en vlot te installeren,
samen met zijn vision-systeem en rails-aanvoersysteem, toegewijd om de grote waarde voor klanten te creëren bij de daadwerkelijke PCB-productie.
Specificatie
| Productnaam | NeoDen4 SMD-machines |
Machinestijl | Enkele portaal met 4 koppen |
Plaatsingspercentage | 4000CPH |
Externe dimensie | L 680*B 870*H 460 mm |
Max toepasselijke PCB | 290 mm * 1200 mm |
Voeders | 48st |
Gemiddeld werkvermogen | 220V/160W |
Componentenbereik: | Kleinste maat: 0201 |
Grootste maat: TQFP240 | |
Maximale hoogte: 5 mm |
Details

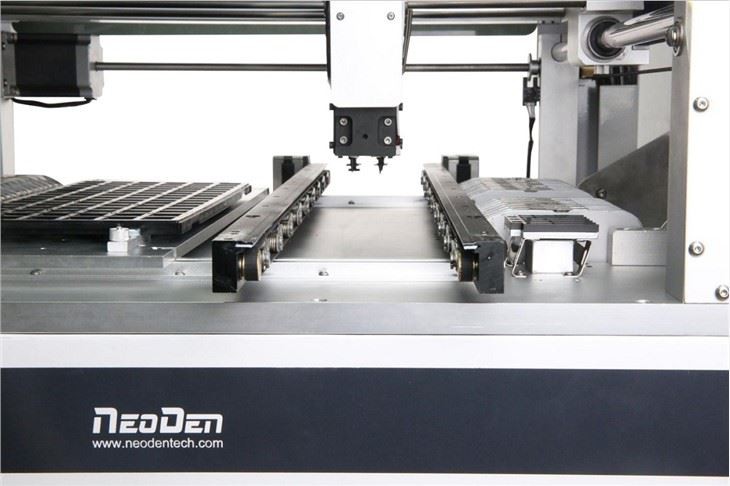

Automatische rails
A. Ondersteuning sluit direct aan op conventionele transportband.
B. Stel de voerpositie op een willekeurige plek in.
C. Monteer eenvoudig te lange planken.
Vier mondstukken
Elke maat mondstuk kan worden geïnstalleerd
Ontworpen in een hangende, volledig symmetrische
Mount tegelijkertijd met 360 graden
Visie systeem
(naar boven en naar beneden kijkende camera)
Uitrustenmet high-speed industriële CCD-camera's
Sterk verbeterde nauwkeurigheid van plaatsing van 0201 totBGA
Elektronische feeders
8 mm tape-en-reel feeders
Keurt de techniek van het voeden van foutencorrectie goed:
verwerken tot 5 afzonderlijke buizen
Spoorwegsysteem
Machines die zijn uitgerust met het automatisch laadrailsysteem kunnen planken van tot in de breedte en in de lengte opnemen.
Zelfs als het railsysteem is geïnstalleerd, is er nog ruimte op de tafel voor trays en korte tapes.
(De linker rail kan worden verplaatst om plaats te bieden aan brede planken door de linker tafelverlenging te verwijderen. In dit geval moet een blok materiaal aan de tafelbasis worden bevestigd om de lade of korte tape op te tillen tot ongeveer de hoogte van de verlenging).
Het railsysteem maakt automatische invoer van PCB's, automatische uitlijning van het bord met de camera en automatisch uitwerpen vanaf de voorkant van de machine of de achterkant mogelijk. Achteruitworp is handig wanneer de machine is aangesloten op een optionele transportband die het afgewerkte bord rechtstreeks naar de reflow-oven of naar een andere NeoDen4 kan brengen.
Q1:Bent u een handelsbedrijf of een fabrikant?
A: Wij zijn een professionele fabrikant gespecialiseerd in:SMT-machine, Pick and Place-machine, reflow-oven, zeefdrukker, SMT-productielijn en andere SMT-producten.
Q2:Wat's is uw verzendservice?
A: We kunnen diensten verlenen voor het boeken van schepen, consolidatie van goederen, douaneaangifte, voorbereiding van verzenddocumenten en levering van bulk in de verzendhaven.
Q3:Wanneer kan ik de offerte krijgen?
A: We citeren meestal binnen 8 uur nadat we uw aanvraag hebben ontvangen.
Als u zeer dringend bent om de prijs te krijgen, laat het ons dan weten, zodat we uw aanvraagprioriteit zullen beschouwen.
