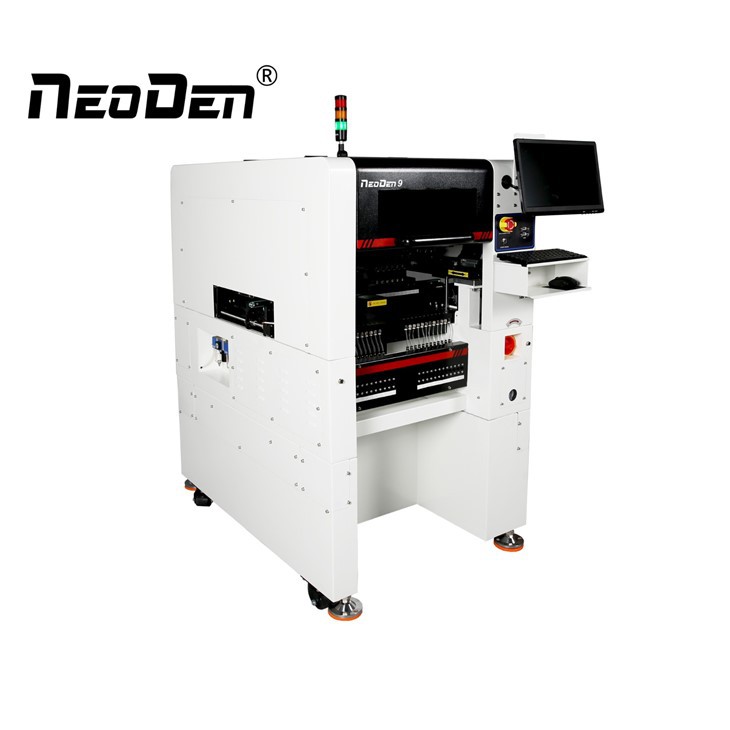

SMD-montageapparaat
SMD-montageapparaat
Producten Beschrijving
1. De gemiddelde montagesnelheid kan worden bereikt bij 9000CPH.
2. De maximale montagesnelheid kan worden bereikt bij 14000CPH.
3. Uitgerust met een Panosonic 400W-servomotor, voor een beter koppel en versnelling voor een stabiele en duurzame plaatsing.
4. Het zelfontwikkelde vliegende cameraherkenningssysteem maakt gebruik van geïmporteerde CMOS-sensor, industriële high-definition lens met 5 miljoen niveaus en 289 LED's met schaduwloze lichtbronnen, om stabiele en duurzame effecten te garanderen.
5. Uitgerust met de magnetische schaaltechnologie die vaak wordt gebruikt in de bekende merken, waardoor echte gesloten-luscontrole wordt gerealiseerd, langdurige zekerheid van stabiele plaatsingsnauwkeurigheid als initiële en nieuwe omstandigheden, eenvoudig te kalibreren nauwkeurigheid zonder ingenieurs van leveranciers.
Specificatie
| productnaam | NeoDen9 SMD-montageapparaat | Herhaal positienauwkeurigheid | ±0.01 mm |
| Aantal hoofden | 6 | Maximale montagesnelheid | 14,000CPH |
| Aantal tapehaspelinvoereenheden | 53 (Yamaha elektrisch/pneumatisch) | Gemiddelde montagesnelheid | 9,000CPH |
| Aantal IC-lade | 20 | X-as-aandrijftype | WON Lineaire geleiding / TBI Slijpschroef C5 - 1632 |
| Plaatsingsgebied | 460 mm * 300 mm | Y-as-aandrijftype | WON Lineaire geleiding / TBI Slijpschroef C5 - 1632 |
| MAX montagehoogte | 16 mm | Gecomprimeerde lucht | ＞0.6Mpa |
| PCB-fiduciale erkenning | Markeercamera met hoge precisie | Ingangsvermogen | 220V/50HZ (110V/60HZ alternatief) |
| Componentherkenning | Flying Vision-camerasysteem met hoge resolutie | Machine gewicht | 500KG |
| XY Bewegingsfeedbackbediening | Sluited-luscontrolesysteem | Machineafmeting | L1220mm*B800mm*H1350mm |
| XY-aandrijfmotor | Panasonic A6 400W |
Detail
6 plaatsingskoppen
Feeders voor tapehaspels
Zelf ontwikkelde vliegende camera
C5 precisie-grondschroef
Servomotor
Patentsensoren
Als u dit nodig heeft, neem dan gerust contact met ons op voor meer informatie.
FAQ
Q1.Bieden jullie software-updates aan?
A: Klanten die onze machine kopen, wij kunnen u gratis upgradesoftware aanbieden.
Q2.Bent u een handelsbedrijf of een fabrikant?
A: Wij zijn een professionele fabrikant gespecialiseerd in SMT-machine, Pick and Place-machine, Reflow-oven, schermprinter, SMT-productielijn en andere SMT-producten.
Q3. Dit is de eerste keer dat ik dit soort machine gebruik. Is het gemakkelijk te bedienen?
A: We hebben een Engelse gebruikershandleiding en gidsvideo om u te leren hoe u de machine moet gebruiken.
Als u nog vragen heeft, neem dan contact met ons op via e-mail / skype / whatapp / telefoon / trademanager online service.
Onze fabriek
NeoDen biedt volledige smt-assemblagelijnoplossingen, waaronder SMT-reflow-oven, golfsoldeermachine, pick-and-place-machine, soldeerpastaprinter, PCB-lader, PCB-ontlader, chipmounter, SMT AOI-machine, SMT SPI-machine, SMT X-Ray-machine, SMT-assemblagelijnapparatuur, PCB-productieapparatuur, smt-reserveonderdelen enz. Welke SMT-machines u ook nodig heeft, neem contact met ons op voor meer informatie.
