Pick-and-place robotmachine
NeoDen 3V is stopgezet. Op zoek naar een upgrade?
Ontdek de NeoDen YY1, een krachtiger en kosteneffectiever-alternatief dat is gebouwd om uw behoeften te overtreffen.
Pick and place robotmachine NeoDen 3V video
Specificatie
|
Productnaam |
Pick and place robotmachine NeoDen 3V (Advanced) |
|
Aantal hoofden |
2 |
|
Uitlijning |
Visie |
|
Rotatie |
±180 graden |
|
Plaatsingspercentage |
5000CPH (zonder zicht); 3500CPH (met visie) |
|
Feedercapaciteit |
Tape-invoer: 44 (allemaal 8 mm) |
|
Trillingsvoeder: 0~5 |
|
|
Ladeinvoer: 5~10 (Aanpassing ondersteund) |
|
|
Bordafmeting |
Maximaal: 320*390mm |
|
Componentbereik |
Kleinste componenten: 0402 |
|
Grootste componenten: TQFP144 |
|
|
Maximale hoogte: 5 mm |
|
|
Aantal pompen |
3 |
|
Nauwkeurigheid van plaatsing |
±0,02 mm |
|
Bedien systeem |
Windows XP-NOVA |
|
Stroom |
160~200W |
|
Elektriciteitsvoorziening |
110V/220V |
|
Machinegrootte |
820(L)*680(B)*410(H)mm |
|
Verpakkingsgrootte |
1001(L)*790(B)*568(H)mm |
| N.W./G.W. |
60kg/85kg |
Details
Volledig zichtsysteem met 2 koppen
2 plaatsingskoppen met hoge-precisie met ±180 graden
rotatie zou kunnen voldoen aan de behoefte aan componenten met een breed scala.
Flexibele PCB-positionering
Door gebruik te maken van PCB-steunstaven en pinnen, waar u maar wilt
om de printplaat te plaatsen en wat de vorm van je printplaat ook is, alles kan goed worden afgehandeld.
Gepatenteerde automatische afpel-box
Gepatenteerde elektromagnetische actuatoren, waar u niet vanaf hoeft te komen
de verspilde nylonfilm handmatig, wat u meer tijd en moeite bespaart.
Geïntegreerde controller
Stabielere prestaties en eenvoudiger onderhoud.
PCB-hoekcorrectie
De PCB-hoek heeft invloed op de nauwkeurigheid van de montage.
Hoe dichter bij 0 graden de hoek, hoe beter, en de hoekafwijking moet binnen 1 graad liggen.
De hoek van de PCB wordt gegenereerd op basis van de PCB-coördinaten in panelen, maar we kunnen de hoek ook handmatig aanpassen.
Klik op de knop "PCB-hoek", afhankelijk van de index van de machine, om twee punten te kiezen, waarna een nieuwe PCB-hoek wordt gegenereerd. (Let op: de twee punten moeten zich op één verticale of horizontale lijn bevinden)
In de panel-PCB-modus is "PCB-hoek" vergrendeld. U moet corrigeren van paneel-PCB naar enkele PCB (1*1). Nadat u de PCB-hoek hebt bevestigd, kunt u terugschakelen naar het paneel-PCB-model.
Kwaliteitscontrole
We hebben een QC-persoon op de productielijnen die de inspectie uitvoert.
Alle producten moeten vóór levering zijn geïnspecteerd.
Wij doen inline-inspectie en eindinspectie.
1. Alle grondstoffen worden gecontroleerd zodra ze in onze fabriek aankomen.
2. Alle onderdelen, het logo en alle details gecontroleerd tijdens de productie.
3. Alle verpakkingsgegevens gecontroleerd tijdens de productie.
4. Alle productiekwaliteit en verpakking worden na voltooiing gecontroleerd bij de eindinspectie.

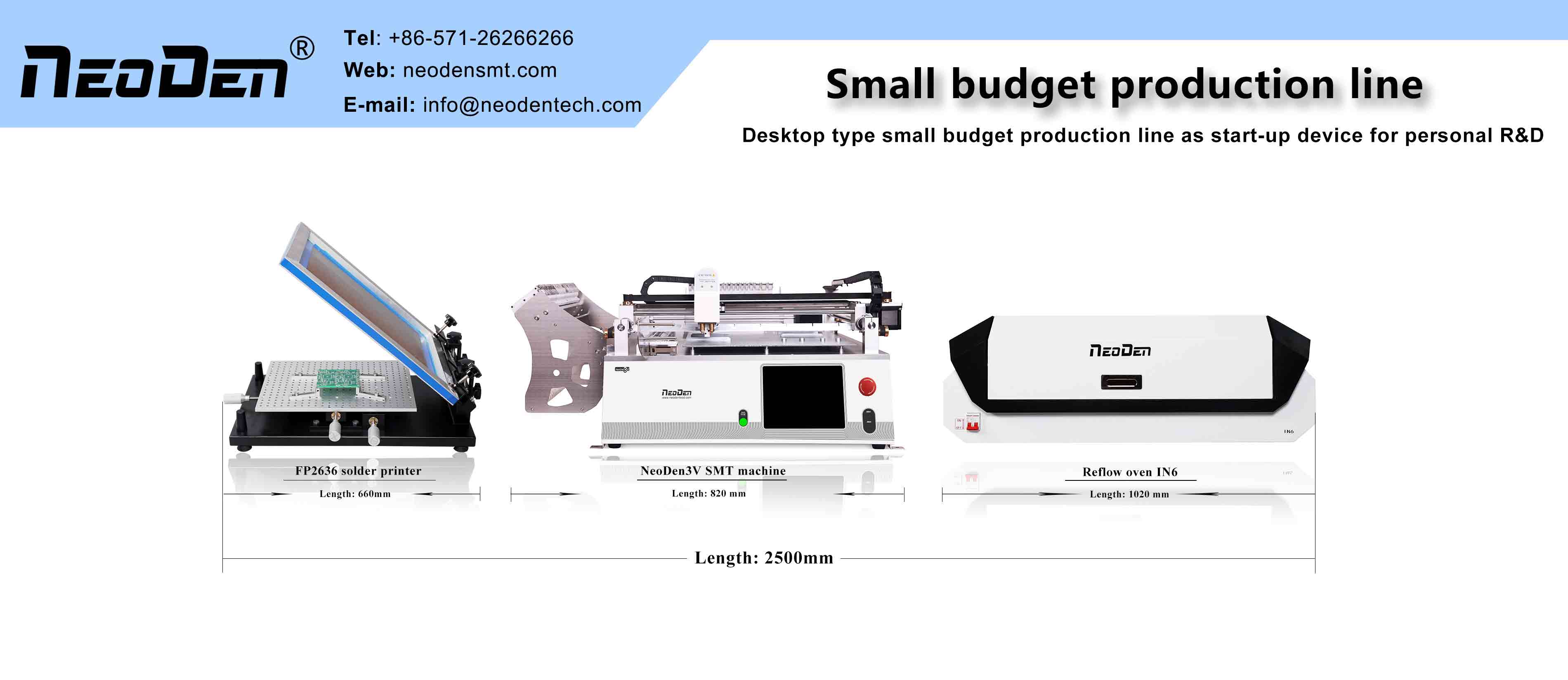

Zorg voor één-stoppingsproductielijn voor SMT-assemblage
Gerelateerd product
 |
 |
 |
| Sjabloonprinter FP2636 | SMT pick-and-place-machine NeoDen4 | Pick-and-place-machine NeoDen K1830 |
Vooral een goede keuze voor klanten die de voorkeur geven aan een prototypeproject als opstartapparaat. Neem gerust contact met ons op als u dat nodig heeft.
