LED SMD -pick en plaatsmachine
Neoden4 LED SMD Pick and Place Machine -video
Neoden4 LED SMD Pick and Place Machine
Functie
De enkele kop bevat vier onafhankelijk gecontroleerde sproeiers.
Er zijn acht verschillende mondstuktypen beschikbaar en kunnen worden gecombineerd in elke combinatie die bij uw bom past.
Elk mondstuk heeft 12 mm reizen in de z -as (voor een maximale componenthoogte van 5 mm) met 360 graden rotatie.
En elk mondstuk is precies uitgelijnd in relatie tot een CCD -camera met hoge resolutie, zodat u zowel pick- als plaatscoördinaten kunt identificeren voor alle sproeiers met een enkele afbeelding.
De sproeiers zijn niet goedkoop gevormd plastic, maar zijn precisie bewerkt in de Neoden -fabriek van een gepatenteerd ontwerp en aangedreven door vier onafhankelijke interne vacuümpompen.
Specificatie
| Productnaam | Neoden4 LED SMD Pick and Place Machine |
|
Machinestijl |
Enkele portaal met 4 hoofden |
|
Plaatsingspercentage |
4000cpH |
|
Externe dimensie |
L 680*W 870*H 460mm |
|
Max Toepassing PCB |
290 mm*1200 mm |
|
Voeders |
48 stcs |
|
Gemiddelde werkkracht |
220V/160W |
|
Componentbereik |
Kleinste maat: 0201 |
|
Grootste maat: TQFP240 |
|
|
Max hoogte: 5 mm |
Details
Online dubbele rails
A. Ondersteuning verbinding maken met conventionele transportband rechtstreeks.
B. Stel de voedingspositie overal in.
C. Monteer gemakkelijk overongborden gemakkelijk.
Vier sproeiers met hoge precisie
Elk formaat mondstuk kan worden geïnstalleerd.
Ontworpen in een gesuspendeerde, volledig symmetrische en hoge mate van koppelingsweg.
Monteer tegelijkertijd met 360 graden rotatie op -180 tot 180.
Visiesysteem
(Up-lijkende en dalende camera's)
Uitrusten met High Speed Industry CCD -camera's.
Zeer verbeterde nauwkeurigheid van plaatsing van 0201 tot BGA.
Elektronische feeders
Neemt de voedingsfoutcorrectietechniek aan.
Ontworpen in een gesuspendeerde, volledig symmetrische en hoge mate van koppelingsweg.
Onze service
1. Geef productinstructies, YouTube-video-tutorials, ervaren after-sales-technici, 24 uur online service.
2. Met onze eigen fabrikant en meer dan 10 jaar ervaring in de SMT-industrie, kunnen we klanten de meest kosteneffectieve producten bieden.
3. Hoge kwaliteit/veilig materiaal/concurrerende prijs.
4. Kleine bestelling beschikbaar.
5. Snel reactie.
Pakket
Zorg voor één-stop SMT-assemblageproductielijn
Over ons

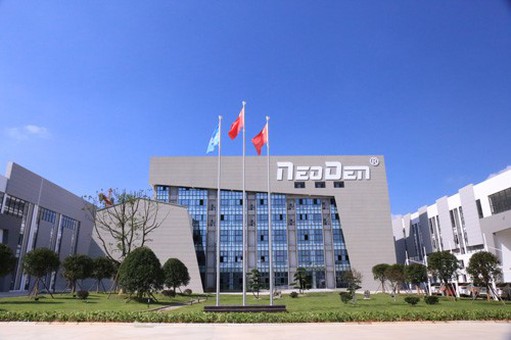

fabriek
Certificering
tentoonstelling
Als je nodig hebt, neem dan gerust contact met ons op!
FAQ
Q1. Wat is de plaatsingsnauwkeurigheid van de Neoden4?
- X/Y -as nauwkeurigheid: ± 0,02 mm
- Herhaalbaarheid: ± 0,02 mm
Q2. Voor wie is de Neoden4 PNP -machine die geschikt is?
De Neoden4 is ideaal voor kleine tot middelgrote productielijnen, laboratoria, prototypingcentra en budgetbewuste bedrijven die een hoge precisie nodig hebben zonder handarbeid.
Q3. Is technische ondersteuning geboden?
Ja, we bieden levenslange technische ondersteuning en gratis software -upgrades via hulp op afstand.
Q4. Biedt u de Neoden4 -software -updates?
Ja, alle klanten die onze SMT -apparatuur kopen, hebben recht op gratis software -upgrades.
Q5. Vereist de NEODEN4 -oppervlaktemachine een luchttoevoer?
Nee. De machine is uitgerust met een interne vacuümpomp en vereist geen externe luchttoevoer.
