Hoe verlaagt NeoDen YY1 de uitbestedingskosten voor PCB-assemblage?

Voor veel hardwarestartups en R&D-teams klinkt het uitbesteden van PCB-assemblage in eerste instantie handig.

Maar zodra het project wordt geconfronteerd met voortdurende foutopsporing en kleine-batch-iteratie, wordt outsourcing al snel een van de grootste knelpunten bij de productontwikkeling.

Een eenvoudige wijziging van de weerstandswaarde kan het volgende betekenen:

wachtend op een nieuw stencil
het verzenden van bijgewerkte Gerber- en BOM-bestanden
nog een instelkosten betalen
Nog enkele dagen wachten op montage

Voor teams die snelle prototypevalidatie of NPI (New Product Introduction) uitvoeren, zijn het echte probleem vaak niet de montagekosten zelf.

Het is de wachttijd.

Dit is precies waar een desktop SMT pick-and-place-machine zoals de NeoDen YY1 waardevol wordt.

In plaats van te wachten tot externe fabrieken uw bestelling in de wachtrij plaatsen, kunnen technici het volgende afwerken:

stencilafdrukken
plaatsing van componenten
reflow-solderen

binnen dezelfde middag op kantoor of in het laboratorium.

De meeste PCB-assemblagefabrieken zijn geoptimaliseerd voor volumeproductie.

Hun winstmodel is afhankelijk van:

stabiele productieschema's
herhaalde PCB-ontwerpen
lange productieruns

Maar tijdens prototypefasen worden ingenieurs meestal geconfronteerd met:

constante stuklijstwijzigingen
Herzieningen van de PCB-lay-out
firmware-foutopsporing
connectorpositie verandert
vervanging van componenten veroorzaakt door tekorten

Dit betekent dat elke kleine herziening het volgende kan veroorzaken:

kosten voor technische installatie
kosten voor het opnieuw maken van stencils
minimale bestelhoeveelheidvereisten
herhaalde verzendkosten

In veel gevallen zijn de werkelijke PCB-assemblagekosten niet hoog.

Het dure deel is het herhaaldelijk opnieuw opstarten van het productieproces.

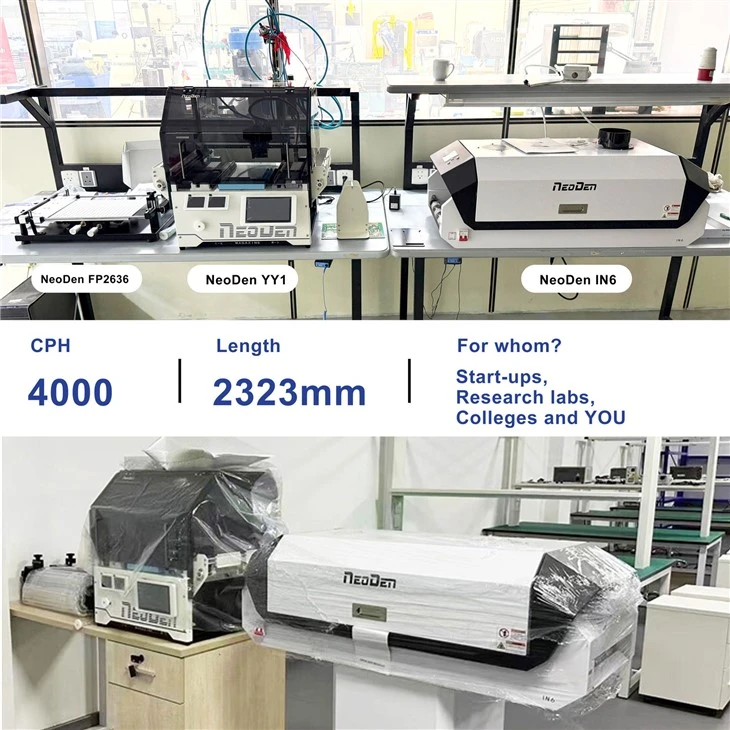

NeoDen YY1 Pick and Place Machine

Het grootste voordeel van deNeoDen JJ1is niet alleen maar ‘geld besparen’.

Het verkort de hardware-iteratiecyclus.

In plaats van meerdere dagen te wachten op uitbestede montage, kunnen monteurs direct verifiëren:

juistheid van de voetafdruk van componenten
soldeerbaarheid
uitlijning van de connector
wijzigingen in het thermische ontwerp
wijzigingen in het stroomcircuit

op dezelfde dag.

Voor hardwareteams die aan prototypes werken, is dit vaak belangrijker dan pure plaatsingssnelheid.

Dit is iets wat veel verkopers vermijden om duidelijk te zeggen.

YY1 is niet ontworpen om een hoge-SMT-productielijn te vervangen.

Het is veel geschikter voor:

montage van prototypes
technische validatie
hoge-mix lage-volumeproductie
R&D-laboratoria
interne engineeringafdelingen

Als uw product al in stabiele massaproductie is gekomen met duizenden platen per maand, grote inline SMT-lijnen met:

automatische stencilprinters
AOI-systemen
multi-head high--mounters

zal nog efficiënter zijn.

JJ1 lost een ander probleem op:

snelle technische iteratie

geen ultra-productie met hoge doorvoer.

Een veelvoorkomend probleem op goedkope- desktop pick-and-place-machines is 'lege plaatsing'.

Het mondstuk slaagt er niet in een onderdeel op te pikken, maar de machine blijft draaien alsof er niets is gebeurd.

De printplaat ziet er afgewerkt uit.

Maar na reflow ontbreken meerdere componenten.

YY1 integreert een vacuümdetectiemodule in de plaatsingskop.

Als:

de feederzak is leeg
de tape is niet goed afgepeld
het onderdeel zakt tijdens beweging
het mondstuk lekt lucht

het systeem kan een abnormale vacuümdruk detecteren en de plaatsing stoppen of opnieuw proberen.

Dit wordt vooral belangrijk voor kleine pakketten zoals:

0402
QFN
DFN

waarbij ontbrekende onderdelen tijdens het gebruik moeilijk met het oog waar te nemen zijn.

Veel beginners gaan ervan uit dat de nauwkeurigheid van de plaatsing voornamelijk afhangt van de camerakalibratie.

In werkelijkheid is de opstelling van de feeder net zo belangrijk.

De YY1-handleiding beveelt specifiek aan om de oppakpositie zo dicht mogelijk bij het blootstellingspunt van de component in te stellen voor kleine pakketten zoals 0201 en 0402.

Als bij echte SMT-productie het blootgestelde tapegebied te lang wordt:

componenten kunnen verschuiven
statische elektriciteit kan het onderdeel verplaatsen
de opneemhoek wordt onstabiel

Ervaren operators verplaatsen het oppakpunt meestal iets naar voren om de oppakconsistentie voor zeer kleine componenten te verbeteren.

Dit is een van die kleine installatiedetails die de continue plaatsingsstabiliteit aanzienlijk beïnvloeden.

YY1 ondersteunt directe import van CSV-coördinaten vanuit EDA-software.

Maar dit is ook waar veel beginners hun eerste plaatsingsproblemen tegenkomen.

Verschillende details zijn gemakkelijk over het hoofd te zien:

De oorsprong van de onderste laag moet correct zijn ingesteld
Coördinaten kunnen geen negatieve waarden bevatten
De CSV-structuur van JJ1 mag niet handmatig worden gewijzigd

Anders kan de machine het bestand nog steeds met succes laden, maar kunnen de feitelijke plaatsingsposities globaal verschuiven.

Voor verificatie bij de eerste-board is het meestal veiliger om:

plaats eerst slechts een paar componenten
controleer de polariteit en uitlijning
ga dan verder met de volledige automatische plaatsing

in plaats van onmiddellijk de hele PCB te laten draaien.

Dit is ook de workflow die in de handleiding wordt aanbevolen.

Veel gebruikers gaan ervan uit:

"Als de camera het referentiepunt herkent, zal de plaatsing automatisch nauwkeurig zijn."

In werkelijkheid is een slechte selectie van referenties een van de meest voorkomende redenen voor de algehele PCB-offset.

De YY1-handleiding waarschuwt specifiek dat onjuiste referentie-instellingen kunnen leiden tot plaatsingsafwijkingen in dezelfde richting over de gehele PCB.

In de praktijk treden problemen meestal op als:

soortgelijke cirkelvormige kussentjes bestaan in de buurt van het referentiepunt
PCB-reflecties verstoren de herkenning
Er worden referenties met laag-contrast gebruikt

Voor een betere herkenningsstabiliteit:

gebruik ronde referentiepunten met hoog-contrast
vermijd nabijgelegen ronde koperen vormen
houd het vaste gebied visueel schoon

Deze kleine lay-outbeslissingen verbeteren de plaatsingsconsistentie vaak meer dan mensen verwachten.

Traditionele SMT-machines vereisen vaak ingewikkelde industriële besturingsprogrammering.

YY1 vereenvoudigt een groot deel van dit proces via de ingebouwde grafische interface en de op SD-kaart-gebaseerde workflow.

Voor ingenieurs die al bekend zijn met:

PCB-coördinaatexport
rotatie van componenten
betrouwbare concepten

Basisplaatsingsbanen kunnen meestal relatief snel worden geleerd.

Echte SMT-ervaring is echter nog steeds van belang als het gaat om:

afstelling van de feeder
mondstuk selectie
ophaalhoogte
consistentie van tape-peeling
fijne-pitchcomponenten

De machine kan de bediening vereenvoudigen.

Maar stabiele SMT-productie is nog steeds sterk afhankelijk van de procesconfiguratie.

Veel plaatsingsproblemen zijn eigenlijk problemen met de keuze van de spuitmondjes.

De YY1-handleiding biedt aanbevolen spuitmondbereiken voor verschillende verpakkingsgroottes.

Bijvoorbeeld:

CN030 → 0201
CN040 → geoptimaliseerd voor 0402
CN100 → 0805 / 1206
CN220 → SOP-pakketten
CN400 / CN750 → grotere IC's

Het gebruik van te grote spuitmonden veroorzaakt vaak:

onstabiel vacuüm
rotatie van componenten
onnauwkeurige centrering

terwijl te kleine mondstukken er mogelijk niet in slagen een betrouwbare zuigkracht te behouden.

Dit wordt vooral merkbaar bij:

SOT-pakketten
LED's
lichtgewicht passieve componenten

De meeste problemen met de nauwkeurigheid van de plaatsing worden niet veroorzaakt door een mislukte kalibratie van de camera.

Ze komen meestal voort uit fundamentele onderhoudsproblemen.

Bijvoorbeeld:

soldeerpastaresten op de sproeiers
versleten dempingsonderdelen van de feeder
onstabiele tape die loslaat
losse riemen
geoxideerde componenten

De YY1-handleiding raadt specifiek aan om de spuitmonden schoon te houden, omdat resten van soldeerpasta de plaatsingskwaliteit rechtstreeks beïnvloeden.

In echte productieomgevingen inspecteren veel operators de staat van de spuitmonden vóór elke productierun, vooral bij het hanteren van kleine passieve componenten.

Zelfs als u een JJ1 bezit, is uitbesteding in veel situaties nog steeds zinvol.

Bijvoorbeeld:
